数控车床对刀仪结构详解，用微米级硬件死守车间质量底线

在很多机加工车间的管理者眼中，对刀仪似乎就是一个装在床身侧壁的小开关，并没有什么技术含量。然而，正是这个不显眼的小装置，在油污满地、铁屑横飞的车床机舱内部，高频次地承担着标定数轴基准、监控刀具状态的重任。

今天，我们就以最直观的“模块化拆解”逻辑，深度揭秘数控车床对刀仪结构。看看它的内部究竟由哪些精密的零部件构成，它们又是如何协同工作，为您死死守住大批量车削的质量底线的。

一、 触觉核心：多象限精密触发测块

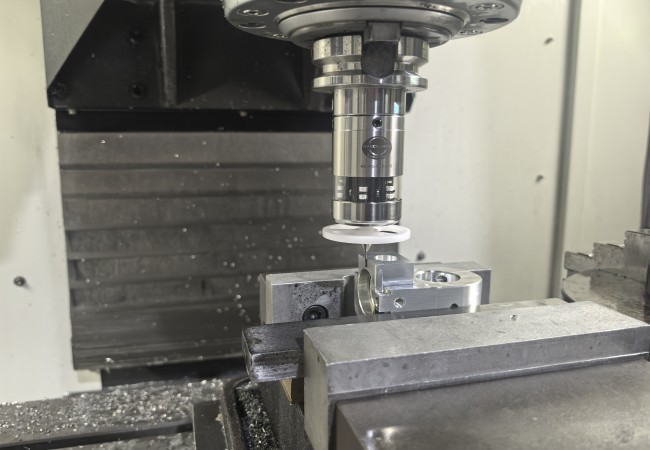

走进车床机舱，你看到对刀仪最顶端的部件，通常是一个正方形的硬质合金金属块（又称对刀块或触头）。这是数控车床对刀仪结构中直接与锋利刀尖发生物理接触的部位。

- 四象限探测： 与加工中心对刀仪单纯向上受力的圆盘触头不同，车床对刀块的四周和顶面都是精密研磨的表面。它支持 $Z+$（长度）、$X+$、$X-$（外圆与内孔车刀的外径/内径参数）等多维度的侧向和纵向探测，全面覆盖车床各类异形刀尖的几何特征。

- 超高硬度材料： 为了防止成千上万次接触后被尖锐的刀尖划伤或磨损，汉测的对刀块通常采用碳化钨（硬质合金）或高密度工业陶瓷材质，表面抛光至镜面，确保接触面几何形貌的万年不变。

二、 神经系统：核心传感器与复位机构

顺着对刀块向下看，进入对刀仪的密封壳体内部，这里是整个设备的技术高地。

- 精密传动轴： 承载对刀块受力后的垂直或侧向位移，将其无损地传递给内部的传感核心。

- 运动学支撑复位盘： 内部由 3 根圆柱和 6 个导电合金球组成的串联常闭机构（即我们在上一篇原理中所述的核心）。它是整个数控车床对刀仪结构的精度之源，负责在微秒内切断电流发出跳跃信号，并在刀具撤离后，依靠高复位刚性的内置弹簧，瞬间将对刀块拉回微米级误差内的绝对原点。

三、 盔甲系统：地狱级环境下的双层防护密封

车床内部在加工时，切削液呈现高压喷射状态，且伴随着滚烫、锋利的多向铁屑飞溅。如果任由一滴油水或一颗微小的灰尘进入对刀仪内部，卡住复位机构或导致内部电路短路，对刀仪就会彻底报废。

因此，外围的防护密封结构是决定对刀仪寿命的关键。

- 高弹性密封裙边： 触头下方包裹着多层由耐腐蚀、高弹性的氟橡胶（Viton）制成的波纹管密封罩，紧紧锁死传动轴的物理缝隙。

- 正压气吹结构： 对刀仪壳体内部通常引入一束低压洁净空气，使内部气压略高于外部（微正压设计），从物理上彻底绝缘外部水雾和粉尘的吸入。同时，在对刀块的上方设计有定向吹气孔，在刀具触碰前，气动阀门自动打开，喷射出强力气流，瞬间吹飞对刀块表面残留的铁屑和切削液，确保刀尖与合金面实现“纯净接触”。

四、 执行支撑：摆臂式或下拉式机械测臂

由于车床加工时零件在主轴上高速旋转，对刀仪不可能在切削时留在加工区域。因此，完整的数控车床对刀仪结构必须包含一个移动承载机构。

- 手动摆臂/气动下拉臂： 对刀仪本体固定在机械臂的前端。不对刀时，机械臂向上翻转 90 度，将对刀仪完美隐藏在主轴卡盘后方或机床内壁钣金的保护罩内，彻底避开加工区的恶劣工况；对刀时，通过气动阀或人工手柄，将测臂精准下拉就位，机械限位销锁死测臂刚性，保证对刀仪每次下场的位置高度一致。

结语： 拆解了数控车床对刀仪结构，你会明白，工业自动化没有玄学，每一微米的精度、每一年的使用寿命，都是由这些精密的硬件、严苛的密封和科学的防错逻辑共同堆砌出来的。选择具备全套硬核制造实力的本土厂商，才能为您大批量车削的利润底线提供最坚固的自动化支撑。
