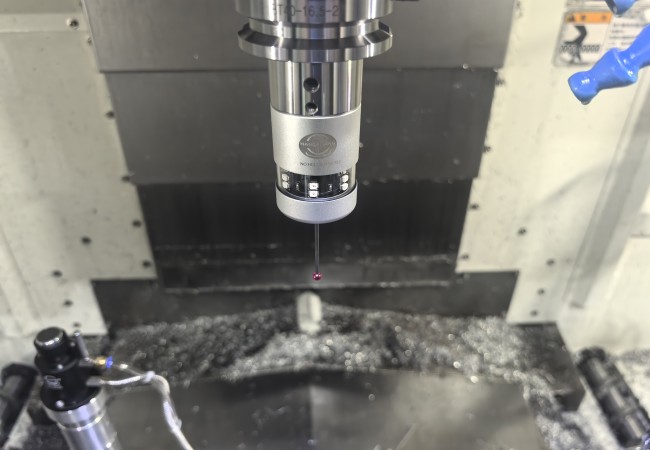

透视“数控车床自对刀仪设计”中的核心技术与防撞

对于非技术出身的工厂老板或采购管理者来说，在面对市场上价格从几千元到数万元不等的车床对刀仪时，很容易陷入“只看外观、只比价格”的误区。然而，对刀仪是安装在充满滚烫铁屑和高压切削液的地狱级环境中、直接关系到主轴安全的精密传感器。

看懂数控车床自对刀仪设计中的核心技术与安全哲学，您才能明白高端品牌的溢价究竟高在哪里，从而做出最理性的资产采购决策。

一、 机械刚性设计的灵魂：运动学定位结构（Kinematic Mount）

评价一款对刀仪设计成功与否，最硬核的指标是“重复定位精度”。高端车床对刀仪必须保证在数十万次重复撞击触发后，其物理零点的位置偏差不能超过 1 微米（0.001mm）。这在结构设计上是如何实现的？

高端的自对刀仪内部摒弃了不稳定的复杂连杆设计，采用了物理学上最稳定、最经典的“三点六面”运动学定位支撑结构。

- 内部构造： 在对刀仪触发盘的内部底座上，均匀分布着三根互成 120 度的导电圆柱；而在对应的底座上，镶嵌着 6 个超高硬度的硬质合金球（每两个球组成一个 V 型槽，共三个槽）。

- 绝对复位： 在高压内部弹簧的迫紧下，3 根圆柱完美且唯一地卡在 3 个 V 型槽中。这种物理设计确保了测盘受到任何方向的下压或侧推外力、产生微米级位移并撤除外力后，在弹簧作用下，它都能百之分之百地回到绝对唯一的几何初始位置，机械旷量为零。

二、 电气控制设计的智慧：常闭串联电路（Fail-Safe 哲学）

在电气原理的设计上，高端车床对刀仪遵循了工业安全中最高级别的“防错/失效安全（Fail-Safe）”哲学。

内部的 6 个硬质合金球和 3 根圆柱，在电路板上被焊接成了一个串联常闭回路。

- 安全常闭： 当对刀仪处于静止待命状态时，所有部件紧密接触，电流顺畅通过，电路闭合，系统接收到的是安全连续的电平信号。

- 微秒级断电触发： 当刀尖触碰触头的刹那，支撑盘产生微小的倾斜，只要任意一根圆柱与合金球之间产生了一微米的缝隙，整个串联电路就会在微秒内瞬间断开。

- 为什么设计成常闭（断电触发），而不是常开（接通触发）？ 这是一个极其伟大的设计保护。万一车间的切削液腐蚀了电缆，导致线路在中途折断，如果是常闭设计，系统会因为电路断开而立刻报错，机床根本无法启动对刀，从而保护了主轴；如果是常开设计（靠碰触接通），电缆断了系统是不知道的，刀具会误认为没碰到对刀仪而全速砸下去，导致毁灭性的撞机。

三、 保护硬件的缓冲哲学：超程保护与防撞基柄

在数控车床自对刀仪设计中，必须要为不可避免的人为操作失误买单。工人在调机时，如果进给倍率开得过大，导致机床接收到停机信号后由于机械惯性无法瞬间刹车，多走了一两毫米，对刀仪该如何自救？

1. 物理超程退让空间： 优秀的对刀仪内部设计有两道限位。第一道是测量触发点，触发后，内部传动轴依然拥有 3mm 到 5mm 的高弹性物理退让空间。在这段空间内，机床有足够的缓冲时间刹车，而不会压坏内部的传感器。

2. “断臂求生”的防撞基柄： 万一程序彻底失控，下压深度超出了几毫米的缓冲极限怎么办？在对刀仪测针与传感器的连接处，设计有一个经过精密计算的“脆性断裂刻槽”。当撞击力超出安全阈值时，这根几十块钱的测针会首先发生清脆的折断，吸收掉绝大部分破坏性动能，从而完美保全了后方价值昂贵的核心传感器主体。

总结： 优秀的数控车床自对刀仪设计，是用材料学、机构物理学和失效安全控制共同交织出的一张防错网络。在选型时，认准拥有这种严谨设计底蕴的专业厂家，才能让您的自动化改造毫无后顾之忧。
