机床测头原理到底是什么？凭什么它能做到 1 微米精度？

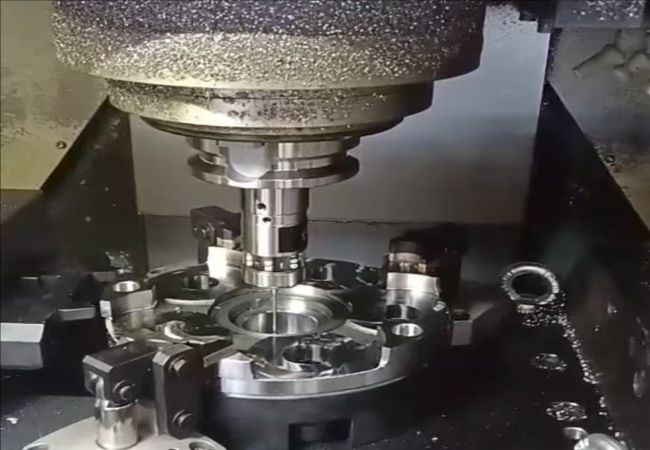

在自动化数控机床上，那个挂在主轴上、闪烁着状态灯的小圆柱体，总是充满了神秘感。它只要轻轻一碰工件，就能让机床精准地知道该往哪切。很多技术流的老板和工程师都非常好奇：机床测头原理到底是什么？它里面到底装了什么精密机构，凭什么敢保证 0.001mm（1微米）的重复定位精度？

今天，苏州汉测的小张就带大家硬核拆解，用一篇超过 800 字的深度好文，彻底扒下测头的神秘外衣。

一、 测头的心脏：运动学定位机构（Kinematic Mount）

绝大多数工业级高精度测头，并没有采用复杂的激光或电容传感，而是采用了一种极其精妙且经典的机械物理结构——动力学支撑或运动学定位机构。

1. 三点与六球的完美平衡

打开测头的外壳，在其核心部位，你会看到一个由弹簧向下压紧的支撑圆盘。这个圆盘的底部，均匀分布着三根呈 120 度夹角的短圆柱（或金属销）。

而在测头的固定底座上，对应着镶嵌了 6 个导电的高硬度金属球（每两个球为一组，共三组，形成 V 型槽）。

在弹簧的压力下，这 3 根圆柱完美地卡在 6 个球构成的 3 个 V 型槽里。这就是物理学上最稳定的“三点六面接触定位”。这种结构保证了测头在每次被拨动后，都能极其精确地回到唯一的初始物理位置，这就是实现 1 微米重复精度的机械基础。

2. 微米级的“断电开关”

在电气逻辑上，这 6 个金属球和 3 根圆柱组成了一个串联电路。

当测头处于静止状态时，电流从第一个球流入，依次经过圆柱、下一个球，形成闭合回路，测头发出“准备就绪”的信号。

当探针（测头前端的红宝石小棍）在 X、Y 侧向或 Z 轴向下碰到工件时，只要产生了哪怕几微米的位移，支撑盘就会发生微小的倾斜或抬起。此时，只要有任何一根圆柱脱离了金属球，串联电路就会瞬间断开。

二、 信号的极速狂飙：从触发到锁存

了解了机械结构的机床测头原理，我们再看信号是如何处理的。

当内部电路断开的微秒级瞬间，测头内部的电路板会立刻生成一个触发信号。

- 信号传输： 测头通过顶部的红外线发射窗（或内置的无线电天线），将这个触发信号以光速发送给安装在机床内壁的接收器。

- 高速锁存（Latch）： 机床的 CNC 系统（系统本身带有高速跳跃输入接口，如发那科的 G31 指令）在接收到信号的瞬间，会立刻“冻结”并记录下此时机床 X、Y、Z 伺服电机的准确机械坐标。

三、 软件的魔法：测头半径补偿与预行程消除

硬件只记录了坐标，真正的尺寸还要靠软件算出来。

测头接触工件的部位是前端的红宝石球（比如半径是 2mm）。系统锁存的是机床主轴中心的坐标。因此，宏程序必须进行半径补偿：如果是往右碰工件，真实坐标就是锁存坐标减去 2mm。

此外，从测针碰上工件，到电路断开，再到信号传输，这中间有极其微小的物理延迟，这段时间内机床还在往前走了一点点距离，这叫“预触发行程”。优秀的测头厂家（如苏州汉测）在安装时，会使用标准量规进行精密标定，把这个误差值写进宏程序里进行算法对消。

四、 为什么建议选择汉测？

看懂了机床测头原理，你就会发现：测头不仅拼机械加工精度，更拼电子信号的抗干扰能力和底层宏程序的算法。

苏州汉测测量设备有限公司投入大量研发力量，在测头的三点定位材质、防水防油密封工艺（IP68级）、以及红外/无线电抗干扰通讯协议上取得了重大突破。我们不仅让您享受到媲美进口品牌的硬件精度，更凭借深厚的软件实力，为您提供真正好用的在机测量全套方案。懂原理，更懂加工，汉测是您在自动化升级路上最可靠的技术后盾！
