测头测量在机加工中的应用与操作详解

在数控加工中，测头的作用已不仅仅是“测量工具”，更是实现自动化质量控制、智能补偿与工艺闭环控制的关键组件。通过合理配置和正确使用测头系统，企业可以在加工过程中实现实时尺寸检测、刀具磨损监控与工件找正等功能，显著提升产品一致性与加工效率。

一、测头的基本构成

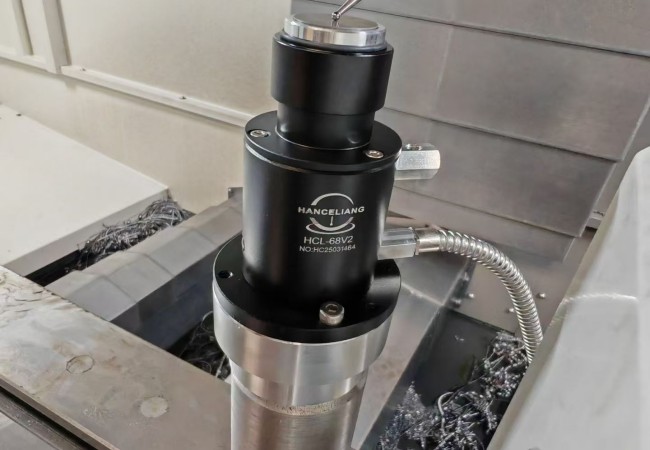

测头系统通常包括探头本体、控制模块、信号接收器（无线/红外）、接口电路与软件程序等。探头安装在主轴中，与刀具相同路径运动，通过接触工件表面触发信号，实现高精度坐标采集。

二、典型测量功能

1. 工件找正与坐标设定

 测头可快速测量工件边缘、孔位、面基准，实现坐标系自动建立。

2. 在机尺寸检测

 加工后或中途暂停时，可使用测头测量关键尺寸，判断是否合格。

3. 自动补偿

 系统可根据测量误差自动更新刀具补偿值，保持尺寸一致性。

4. 刀具断裂监测

 通过定期接触测量刀具长度，判断是否发生断裂，保障设备安全。

三、操作流程概述

1. 安装并激活测头

 将测头装入主轴，检查系统信号连接，启动测量模式。

2. 调用测量宏程序

 根据测量目的，调用对应程序（如测孔径、测边界、找中心等）。

3. 执行测量动作

 系统自动移动测头至设定位置，触发测量并记录坐标。

4. 反馈与处理

 测量结果上传至系统，进行判断、补偿或报警等后续动作。

四、测头的优势

使用测头进行在机测量，不仅能提升加工精度，还能节省大量人工检测时间，实现真正的“边加工、边检测”，将质量控制前移至加工现场，是智能化制造的重要组成。
