对刀仪使用方法详解：从安装到测量的完整流程

对刀仪作为数控机床上重要的辅助装置，其使用是否规范，直接影响刀具参数的准确性和加工精度。本文将从安装准备、操作流程、注意事项等多个方面详细讲解对刀仪的正确使用方法，帮助用户充分发挥其测量效能。

一、安装准备

1. 位置选择

 将对刀仪安装在工作台或机床内适当位置，确保主轴刀具可以安全接触。

2. 信号连接

 将测量信号线连接至CNC系统的输入端口，或通过无线方式与控制系统通信。

3. 系统配置

 在系统参数中设定对刀仪坐标、触发逻辑、测量速度等关键参数。

二、操作流程

1. 启动对刀程序

 在系统中调用对刀程序或宏指令，启动测量流程。

2. 刀具移动至测量位置

 手动或自动控制刀具缓慢接近对刀仪表面，避免撞击。

3. 触发测量

 刀具接触对刀仪后，系统接收到触发信号，立即记录当前坐标。

4. 计算补偿值

 系统根据测量值与参考点之间的差异，自动生成并写入刀具补偿表。

5. 重复多刀对刀

 自动换刀，依次测量所有刀具，实现全套刀具补偿设定。

三、使用注意事项

- 确保对刀仪表面清洁无油污

- 刀具必须牢固装夹，防止测量时滑动

- 测量速度应控制在安全范围内，避免撞坏对刀仪

- 定期校准对刀仪位置，确保测量精度

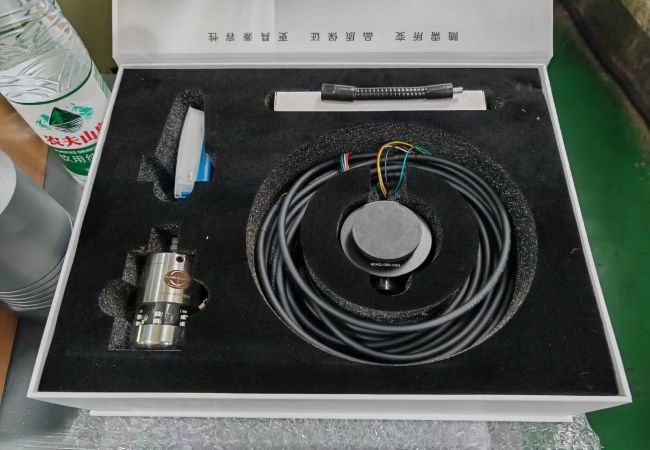

我们为各类数控设备提供高精度对刀仪及配套测量程序，支持接触式、激光式、无线式多种类型，广泛应用于数控铣床、加工中心、车铣复合等设备。
