机床对刀装置测量方法解析：从原理到实操的全面指南

对刀是数控加工中的基础性操作，而对刀装置的准确性直接影响到加工精度与效率。尤其在自动化生产中，机床对刀装置承担着快速测量与实时补偿的重要任务。本文将从原理出发，系统介绍机床对刀装置的测量流程与应用价值。

一、对刀装置的基本作用

机床对刀装置用于测量刀具的长度、半径、跳动等几何参数，并将这些数据传输至数控系统进行补偿。通过对刀装置测量，可以保证每一把刀具在加工时的实际轨迹与程序设定完全一致，避免尺寸偏差。

二、测量原理解析

根据结构不同，对刀装置主要分为接触式和非接触式两类：

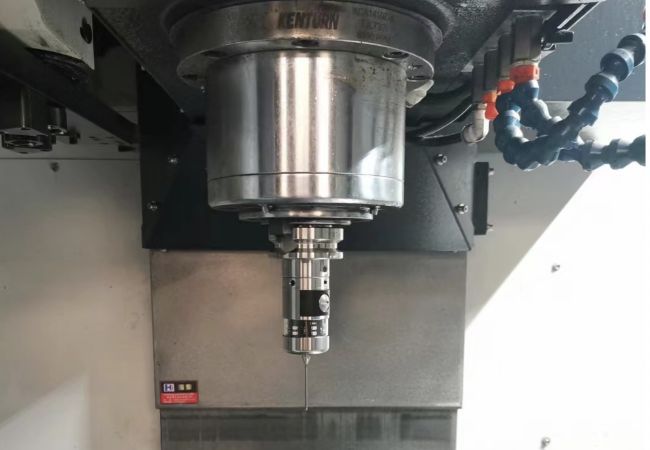

- 接触式：刀具缓慢移动至对刀装置测头位置，接触后触发开关信号，系统记录接触坐标作为实际刀具位置。

- 非接触式：如激光对刀仪，利用激光光束遮挡原理进行检测，适用于高速主轴和微小刀具。

测量时，系统通过坐标差值计算出补偿量，并自动写入刀具参数表中，用于后续加工调用。

三、测量流程步骤

1. 确保对刀装置固定牢固、状态正常

2. 装夹待测刀具并回零机床坐标

3. 执行对刀程序，控制刀具接近测头

4. 接触或切断激光后，系统记录坐标

5. 自动计算补偿值并保存至刀补表

6. 对下一把刀具重复操作

四、常见应用场景

- 加工中心批量换刀作业

- 高速铣削下的刀具检测

- 多轴联动设备的刀具补偿

- 无人值守夜间自动加工

五、总结

机床对刀装置的测量原理虽简单，但其在加工过程中的作用不可替代。合理使用对刀装置，不仅能提升加工效率，还能显著提高产品一致性，是实现高质量制造不可或缺的工具。
