对刀仪功能是什么?对刀仪结构?对刀仪外部由什么组成?对刀仪工作过程是什么

Date of issue:2021-04-02 15:21:16  Number of hits:3979

  对刀仪功能是什么?对刀仪结构?对刀仪外部由什么组成?对刀仪工作过程是什么?





  对刀仪分为外部对刀仪和内部对刀仪。

  现在大多数机床安装也是具有较高性价比的内部对刀仪,因此,我将讨论内部对刀仪的原理并说明问题所在。

  一、对刀仪功能:

  1、自动或者半自动测量刀具磨损数据,以及刀具刀长数据,以及刀具半径数据。

  2、自动或者半自动把数据输入到数控系统里面。

  二、对刀仪结构:

  1、机械零件:活塞形零件上下运动,超硬抗氧化触发触点。

  2、电气部分:微型接触开关(机械和光学),微型行程开关。

  3、处理芯片和连接电缆。

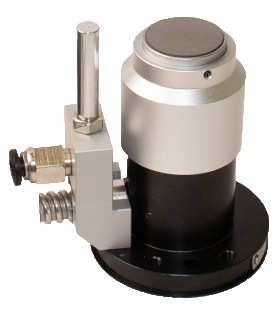

  三、对刀仪外部:

  1、我们称其为对立面。该材料是硬质合金,形状是圆柱形或四面体。

  2、防水防尘保护套。

  3、圆柱或四边形的防护罩。

  四、对刀仪工作过程

  1、工具接触到对刀仪的对刀面。通过活塞杆子运动,接触微接触开关,微型开关发送打开和关闭信号,该信号将被传输到CNC机床。

  2、CNC机床内部有逻辑电路,该信号被单独处理,该信号将与当前机床位置组合,CNC系统使用一种特殊的算法,该算法有些隐喻性,例如我们已经学习的三角函数,加法,减法,乘法和除法等等,测量刀具的长度、位置、磨损等数据。

  3、自动处理这些数据,然后将这些数据合并到当前程序中以自动实现自动处理。
