在位测量详解：提升加工效率与品质控制的关键手段

在位测量，也称为机内测量或加工中测量，是指在工件未从机床上拆卸的状态下，通过测头、对刀仪等设备对其进行实时尺寸检测、位置识别或形位误差分析的一种智能测量技术。本文将深入解析在位测量的原理、优势以及在现代制造中的应用价值。

一、在位测量的原理

在位测量主要通过安装在机床主轴或工作台上的测头或对刀仪执行。在加工前或加工中，测量装置在程序控制下移动至目标位置，并通过接触或非接触方式采集工件的实际坐标信息。

测量数据通过控制系统实时处理，与CAD模型或程序设定值进行对比。系统根据偏差进行刀补更新、坐标修正或加工路径调整，确保加工精度与一致性。

二、在位测量的技术优势

1. 实时反馈，减少误差积累

 传统测量需将工件拆卸后在三坐标测量机上进行，在位测量则可在第一时间发现问题并立即调整，避免误差扩大。

2. 提升加工效率

 无需拆装工件和中间检测，节省大量上下料与校正时间，提升设备稼动率。

3. 支持复杂形状检测

 配合扫描式测头，可对曲面、斜面、轮廓等复杂结构进行多点检测，适用于模具、航空结构件等高精度场景。

4. 实现闭环控制

 测量数据可用于自动补偿，形成设计、制造、检测一体化的智能化闭环系统。

三、常见在位测量设备

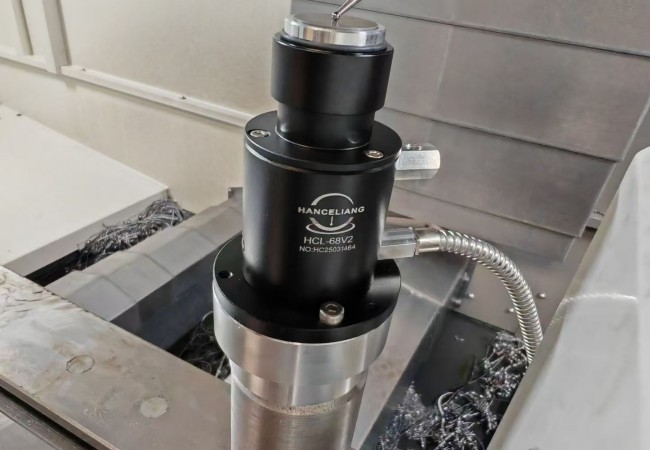

- 主轴测头：用于工件位置测量与形状检测

- 对刀仪：用于刀具长度、半径及磨损检测

- 激光测头：适用于非接触式、高速测量需求

- 三维扫描系统：用于复杂轮廓或自由曲面对比分析

我们提供多种在位测量解决方案，覆盖从单点检测到多轴联动扫描的全系列设备，广泛应用于航空航天、精密模具、医疗器械、汽车零部件等高端制造领域。

通过在位测量技术，企业可以实现加工过程的全面监控与实时优化，减少返工率，提高产品一致性，是实现数字化工厂和智能制造的核心环节。
