数控车床对刀仪结构解析：核心部件与工作机制

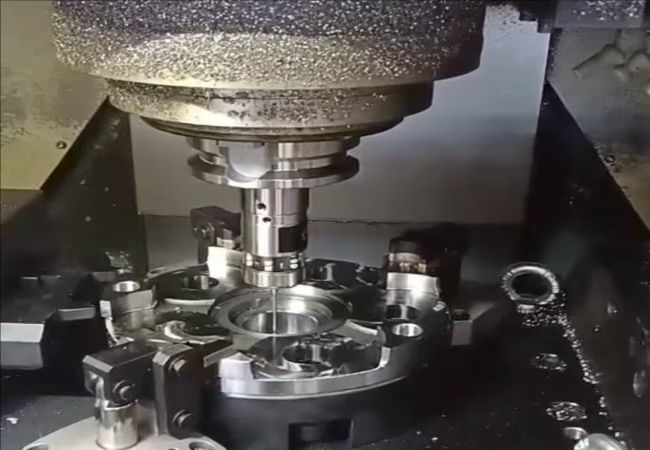

数控车床对刀仪作为自动化加工中的重要测量装置，其结构设计直接决定了测量精度、稳定性与使用寿命。正确理解数控车床对刀仪的结构组成，有助于用户更好地选型、使用及维护设备。

一、对刀仪的主要结构组成

1. 测量探针组件

 探针是刀具接触的第一部件，通常由高强度钢材或陶瓷制成，具有良好的弹性与耐磨性。探针的动作灵敏度决定了触发精度。

2. 触发机构

 内部采用微动开关、弹簧结构或电容式感应单元，当探针被压缩一定距离后产生稳定信号。

3. 信号输出模块

 将触发信号转化为电信号输出至数控系统，常见接口有NPN/PNP、继电器输出、RS485等。

4. 安装底座与调节机构

 对刀仪通常固定于床身或刀塔附近，底座需具备良好的刚性与可调性，部分型号支持微调高度。

5. 防护外壳

 为适应车间油、水、铁屑环境，对刀仪外壳通常采用密封设计，具备IP67以上防护等级，可选配自动吹气系统。

二、结构设计对性能的影响

- 高刚性结构可延长使用寿命；

- 探针预压设计可提高重复精度；

- 多向缓冲结构可防止刀具误撞损坏设备；

- 模块化结构便于维护与更换零件。

三、结构优化趋势

现代对刀仪在结构上趋向于小型化、模块化与智能化，部分高端型号已集成温度补偿、断刀检测等功能，进一步提升对刀效率与可靠性。

苏州汉测的对刀仪系列产品采用精密结构设计，具备优异的抗干扰能力和测量稳定性，广泛适用于各类数控车床与加工中心。
